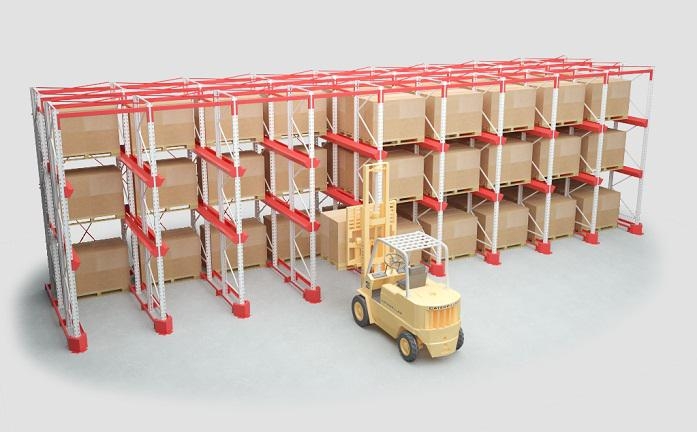

Въездные (глубинные, набивные) стеллажи

Въездные (глубинные, набивные) стеллажи
Назначение

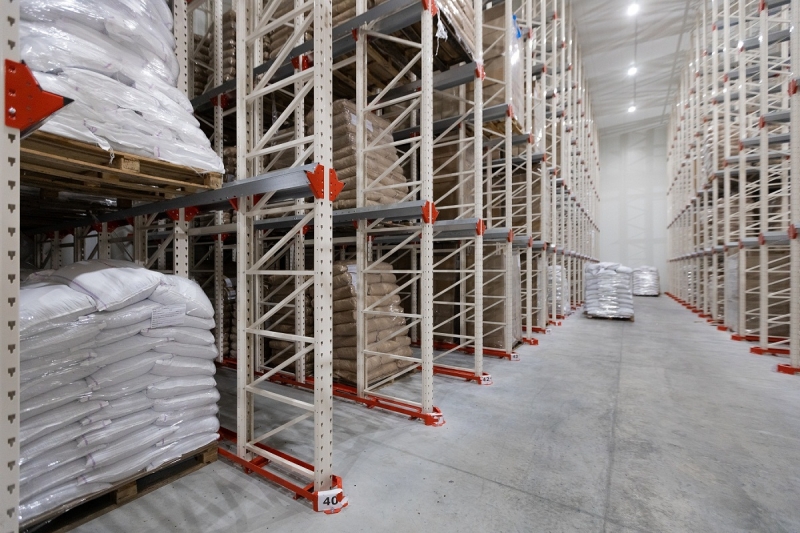

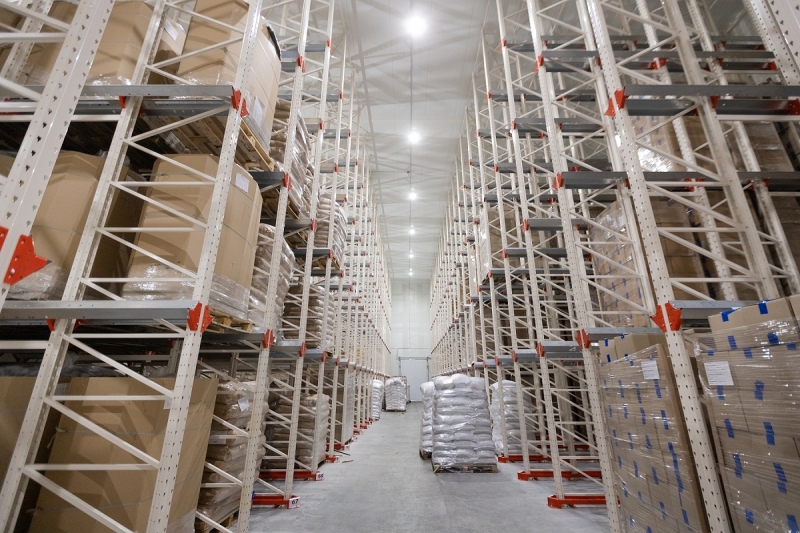

Основным назначением данного вида стеллажных конструкций является хранение однотипного груза на паллетах. В основном въездные стеллажи применяются на складах с незначительным разнообразием хранимых товаров. Исключение проходов между стеллажами позволяет достигнуть высокой степени компактности хранения. Отсюда и пошло название глубинные или набивные стеллажи, поскольку погрузочная техника в процессе работы заезжает непосредственно вглубь стеллажной системы. Построение системы въездных стеллажей дает возможность эффективно использовать до 85% складской площади.

Описание

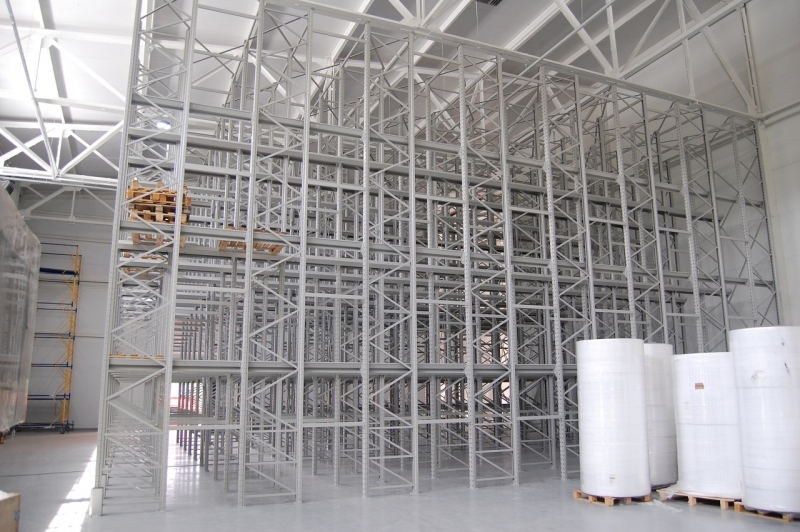

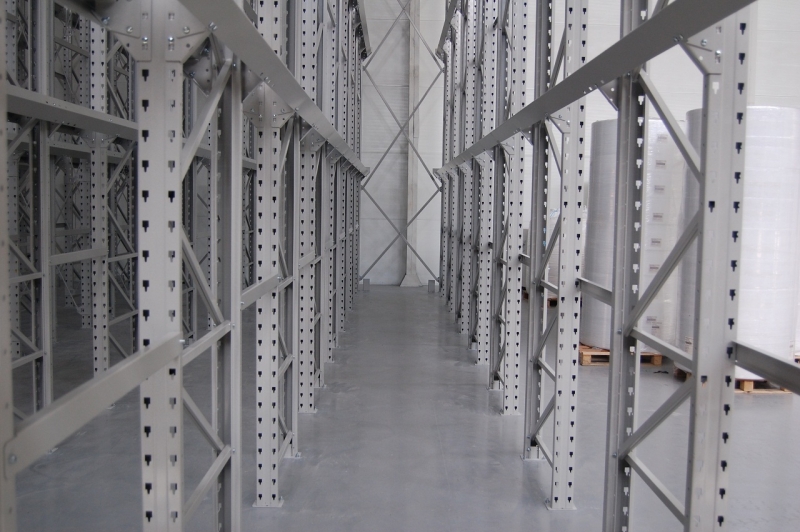

Конструкция въездных стеллажей состоит из рам катаного профиля и специальных направляющих балок, предназначенных для установки поддонов с грузом. Непосредственная высота въездного стеллажа определяется исходя из высоты используемых поддонов, а также количества уровней хранения. Для предотвращения повреждения конструкции въездных стеллажей погрузочной техникой они могут комплековаться защитными отбойниками.

Загрузка стеллажей глубинных (набивных) по принципу LIFO

Установленные блоками глубинные стеллажи и редкие межстеллажные проходы значительно увеличивают полезную площадь склада. В идеале в одном стеллажном коридоре производится работа только с одним видом товара. В таком случает загрузка и разгрузка коридоров въездных стеллажей осуществляется по принципу LIFO (Last In, First Out) «последним пришёл - первым ушёл». То есть и загрузка, и разгрузка коридоров въездных стеллажей производится с одной стороны.

Последовательность загрузки стеллажа по принципу LIFO

Загрузка стеллажей глубинных (набивных) по принципу FIFO

В некоторых случаях может применяться особый «проходной» порядок установки въездных стеллажей, когда зоны погрузки и выгрузки разнесены (принцип FIFO - «первым пришёл - первым ушёл»). Кроме того, въезд складской техники существенно замедляет обслуживание грузов и в значительной степени повышает риск столкновения с рамой стеллажа. Для защиты стеллажной рамы применяются специальные отбойники, которые препятствуют повреждению рамы складской техникой.

Последовательность загрузки стеллажа по принципу FIFO

При необходимости длительного хранения однотипных грузов и для хранения грузов, которые не имеют критического срока годности въездные стеллажи подходят как нельзя лучше. Отсутствие возможности легко добраться до некоторых единиц груза компенсируется существенной степенью эффективности использования площади склада.


Описание конструкции въездных стеллажей

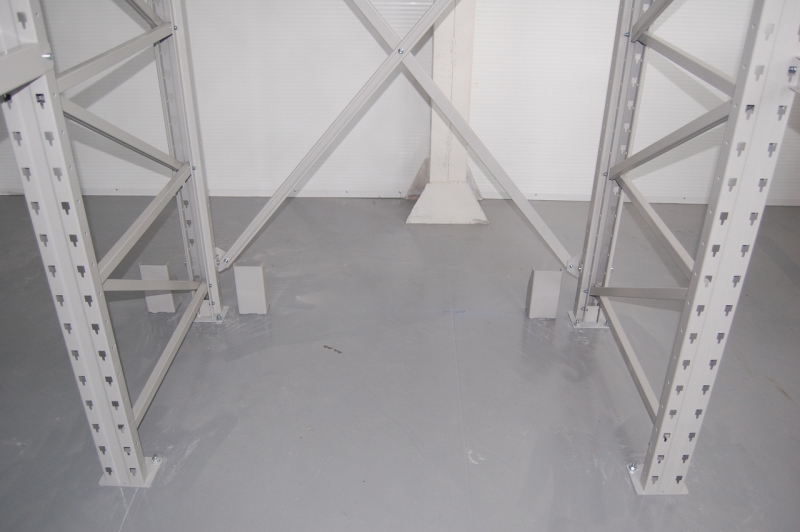

1. Рама стеллажа: представляет собой сборную металлическую конструкцию, состоящую из стоек особого профиля соединеных между собой горизонтальными и диагональными раскосами, а также специальной перфорацией, которая позволяет менять шаг уровней складирования через каждые 75 мм. Высокая прочность рамы достигается благодаря использованию болтовых соединений, что в совокупности значительно повышает прочность и устойчивость элементов стеллажной конструкции к деформациям.

Стойка стеллажа может устанавливаются как альтернатива рамы в тех местах, где нецелесообразно использовать значительное количество рам.

2. Перемычка верхняя: представляет собой элементы, которые усиливают конструкцию стеллажей. Монтируются в верхних частях рам.

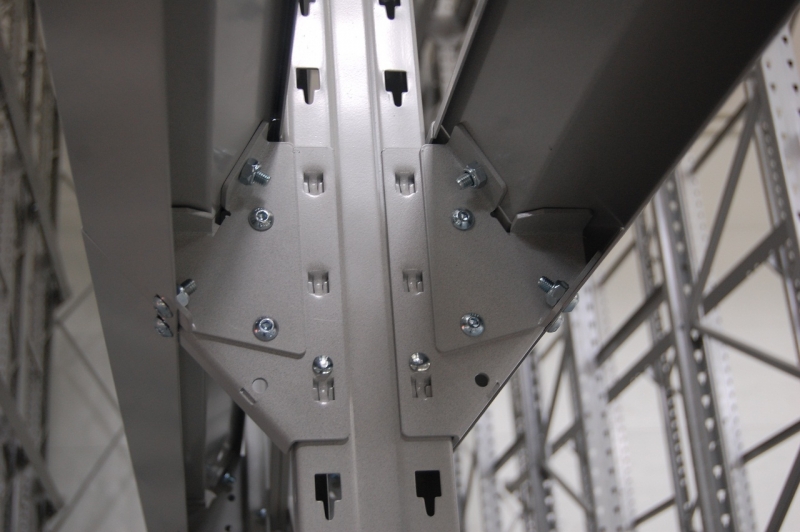

3. Кронштейн направляющей: предназначен для крепления направляющих к рамам. Они бывают левые и правые. Кронштейны, как несущие элементы, обеспечивают необходимую высоту уровней складирования.

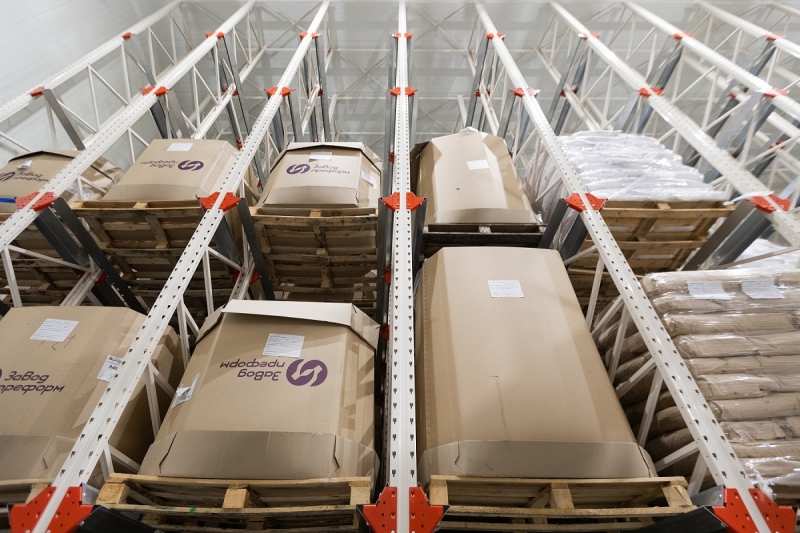

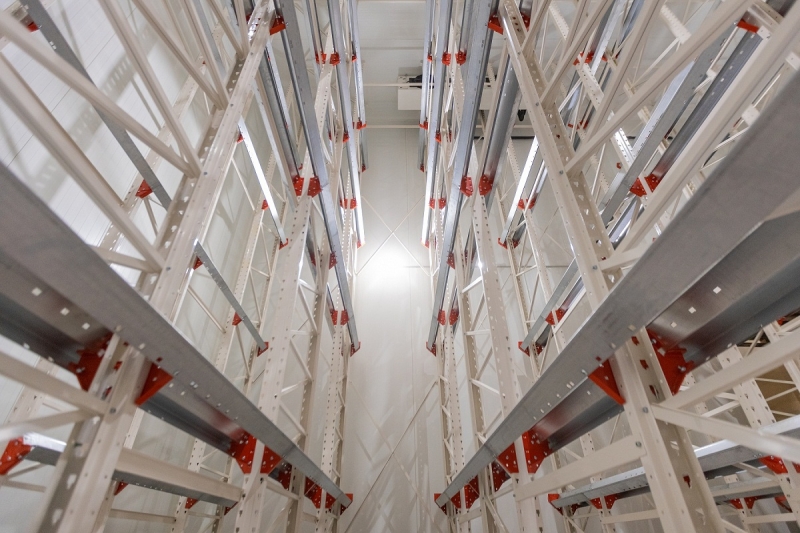

4. Направляющая паллеты.



Одно и двусторонний кронштейн с направляющей паллеты           Направляющая для погрузчика

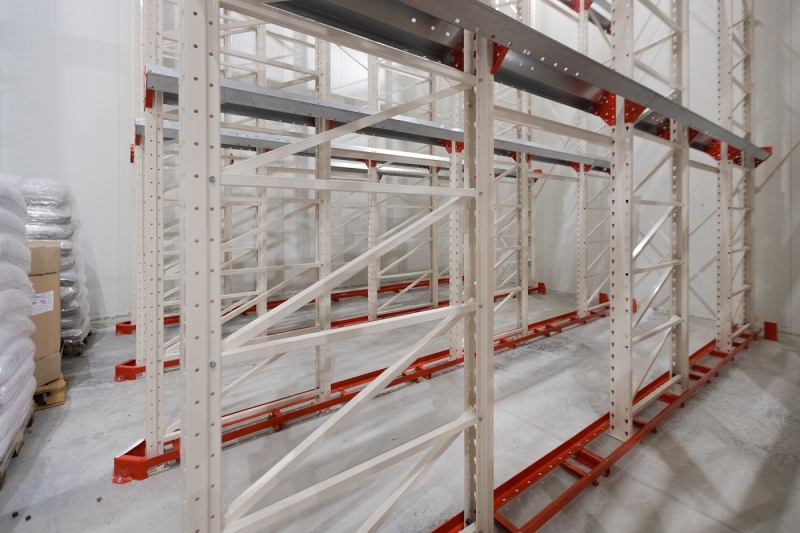

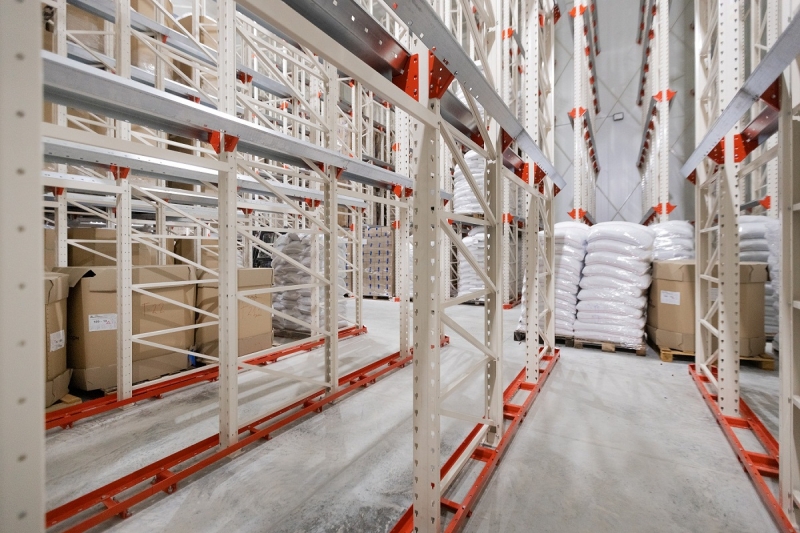

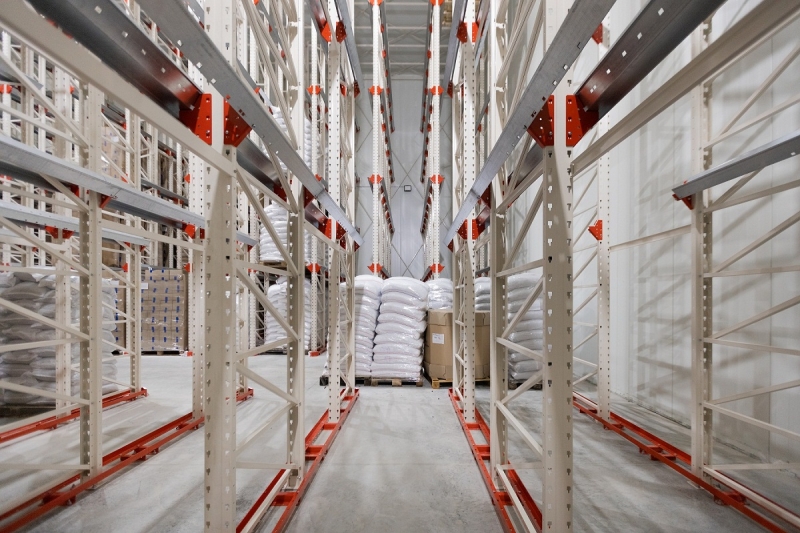

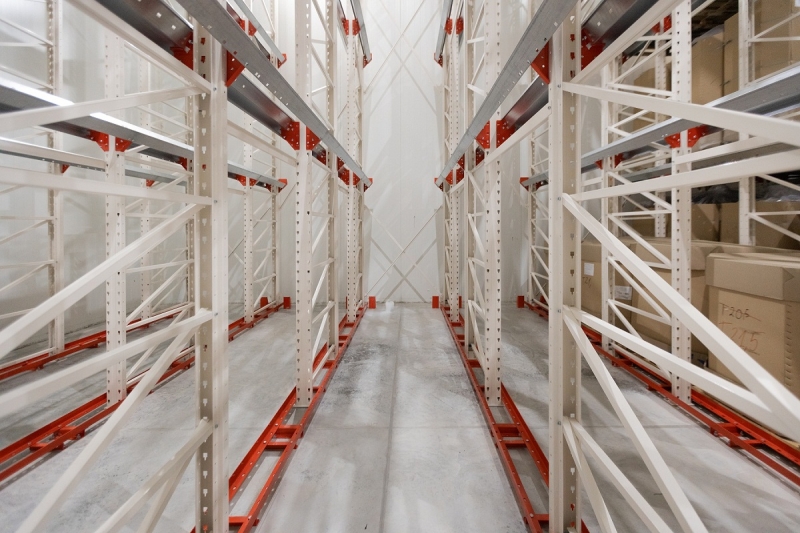

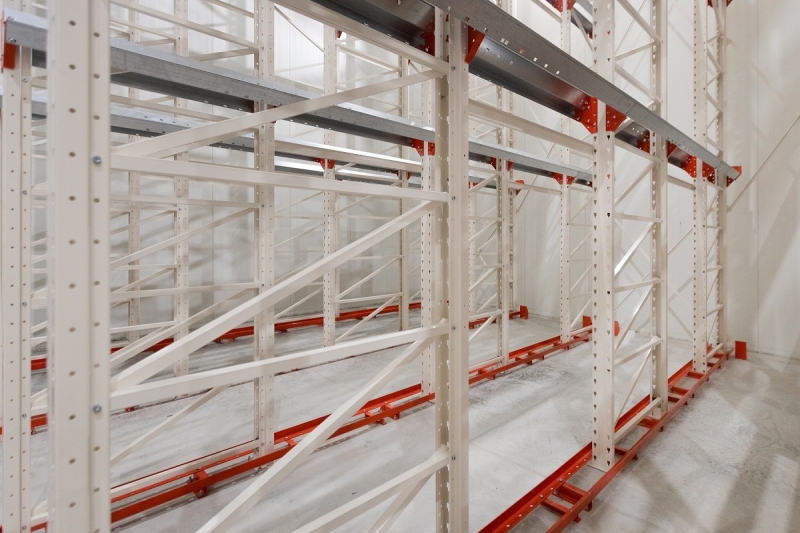

Защитные элементы и дополнительные мероприятия по повышению надежности являются необходимостью для данного вида стеллажных конструкций, поскольку статистика говорит о том, что въездные стеллажи больше остальных подвержены повреждениям. Помимо стандартных приспособлений защиты стоек не лишними будут защитные направляющие, которые помогают погрузочному оборудованию верно располагаться в коридоре въездного стеллажа.
Характеристики
Высота рамы до 12 185 мм
Нагрузка на раму до 21 000 кг
Нагрузка на направляющую до 3 000 кг
Используемые паллеты EUR, FIN
Материал  Сталь
Толщина металла от 1,5 до 3,0 мм
Покрытие  порошковое или цинк



Особенности
  • Стеллажи сертифицированы по международным стандартам безопасности и качества СЕ и GS
  • Эффективность использования площади хранения до 85%
  • Невысокая стоимость оборудования по сравнению с другими технологиями высокой плотности хранения грузов
  • Высокие требования к надлежащей квалификации персонала
  • Низкая скорость работы и наполняемость стеллажей
Цена: от 600 грн. за паллетоместо
